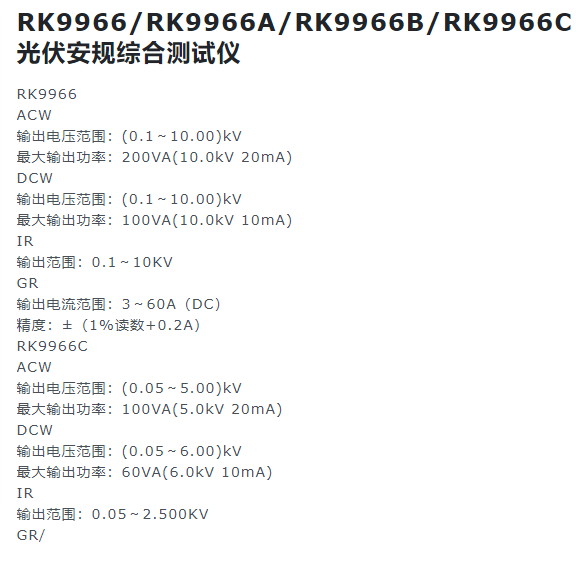

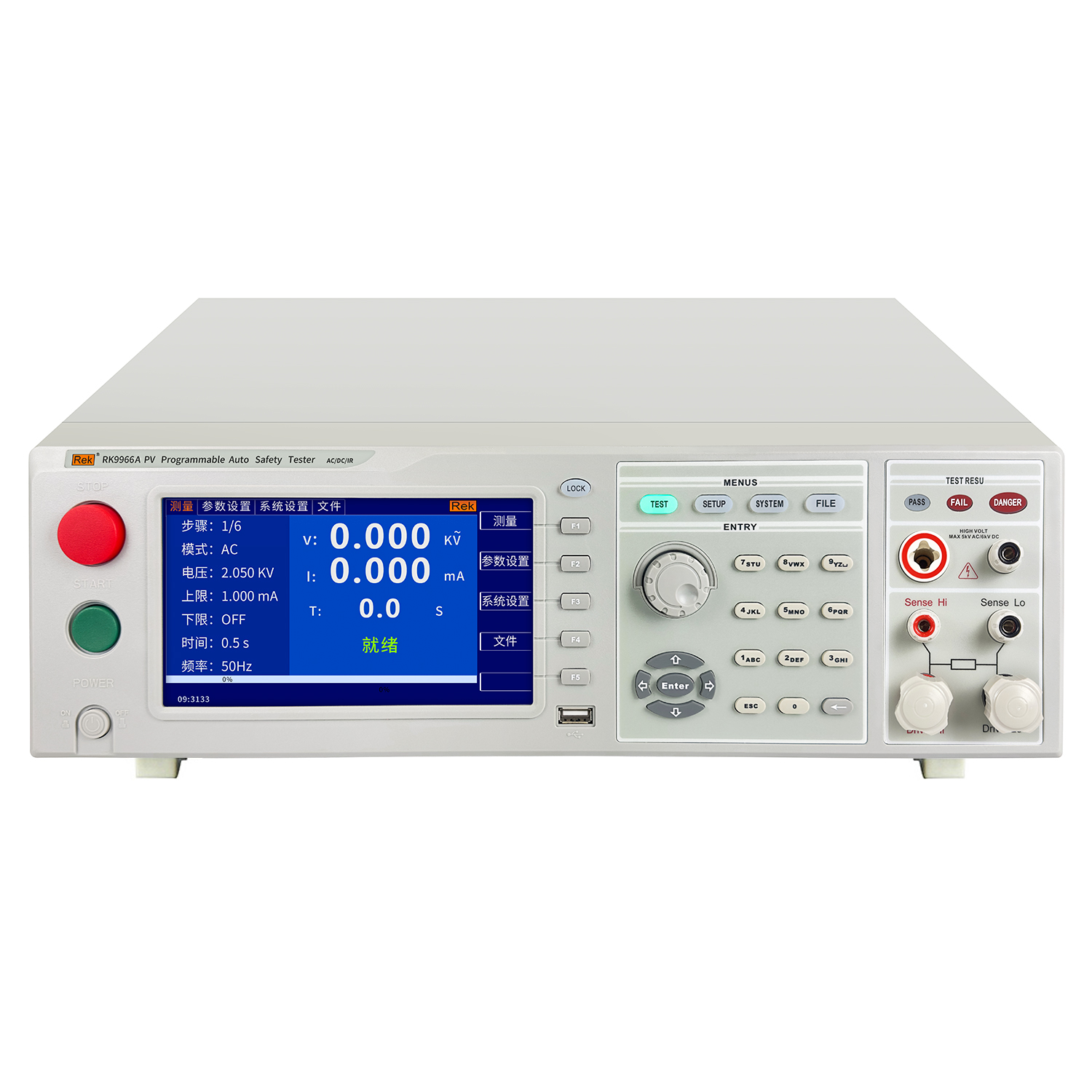

REK RK9966/RK9966A/RK9966B/RK9966C光伏安规综合测试仪
参数 机型 |
RK9966 |
RK9966A |
RK9966B |
RK9966C |
|
ACW |
输出电压范围 |
(0.1~10.00)kV |
(0.05~5.00)kV |
||
最大输出功率 |
200VA(10.0kV 20mA) |
100VA(5.0kV 20mA) |
|||
最大额定电流 |
20mA |
||||
输出波形 |
正弦波 DDS+功放 |
||||
DCW |
输出电压范围 |
(0.1~10.00)kV |
(0.05~6.00)kV |
||
最大输出功率 |
100VA(10.0kV 10mA) |
60VA(6.0kV 10mA) |
|||
IR |
输出范围 |
0.1~10KV |
0.05~5.000KV |
0.05~2.500KV |
|
最大上限设定 |
499.9GΩ |
99.99GΩ |
49.99GΩ |
199.99GΩ |
|
最大下限设定 |
499.8GΩ |
99.98GΩ |
49.98GΩ |
199.98GΩ |
|
最小下限设定 |
0.1MΩ |
||||
测试范围 |
≥500V <1.5KV 100GΩ/10M~100GΩ <500V 100K~1G,1G 以上不保证精度 ≥1.5KV 500GΩ/10M~500GΩ |
<500V 100K~1G,1G以上不保证精度 ≥500V 100GΩ |
<500V 100K~1G, 1G以上不保证精度 |
||
精度 |
0.1MΩ~1000MΩ ±5%+5 1GΩ~50GΩ ±10%+10 |
0.1MΩ~1000MΩ ±5%+5 1GΩ~50GΩ ±10%+10 |
0.1MΩ~1000MΩ ±5%+5 |
0.1MΩ~1000MΩ ±5%+5 1000MΩ~50GΩ ±10%+10 |
|
50GΩ~500GΩ ±15%+5 |
50GΩ~100GΩ ±15%+10 |
1000MΩ~50GΩ ±10%+10 |
50GΩ~200GΩ ±15%+5 |
||
GR |
输出电流范围 |
3~60A(DC) |
3~40A(AC) |
3~60A(DC) |
/ |
精度 |
±(1%读数+0.2A) |
±(1%读数+0.2A) |
±(1%读数+0.2A) |
||
分辨率 |
0.1A |
0.1A |
0.1A |
||
电阻上限设定 |
(最大电流/电流设定)×105mΩ |
||||
电阻下限设定 |
0~电阻上限值 |
||||
电 压 表 |
范围 |
AC (0.1~10.00)kV DC(0.1~10.00)kV |
AC (0.05~5.00)kV DC(0.05~6.00)kV |
AC (0.05~5.00)kV DC(0.05~6.00)kV |
|
精度 |
±(1.5%+5V) |
±(2%+5V) |
|||
电流表 |
测量范围 |
AC 5uA~20mA;DC:0.5uA~10mA |
|||
测量精度 |
≥2mA ±(1.5%+5个字) <2mA ±(2%+5个字) |
||||
计时器 |
范围 |
0.1-999.9S |
|||
最小分辨率 |
0.1S |
||||
精度 |
±(1%+50ms) |
||||
测试时间 |
0.1S-999S 0FF=连续测试 |
||||
电弧侦测 |
0-20mA |
||||
输出频率 |
50Hz/60Hz |
||||
工作温度 |
0-40℃ ≤75%RH |
||||
电源要求 |
110/220±10% 50Hz/60Hz±3Hz |
||||
接口 |
标配RS232、RS485、USB、PLC |
||||
屏幕 |
7寸TFT 800*480 |
||||
外形体积(D×H×W) |
440×155×673mm |
440×150×490mm |
440×150×673mm |
440×150×490mm |
|
重量 |
36.25KG |
24.55KG |
30.6KG |
18.85KG |
|
随机 标配附件 |

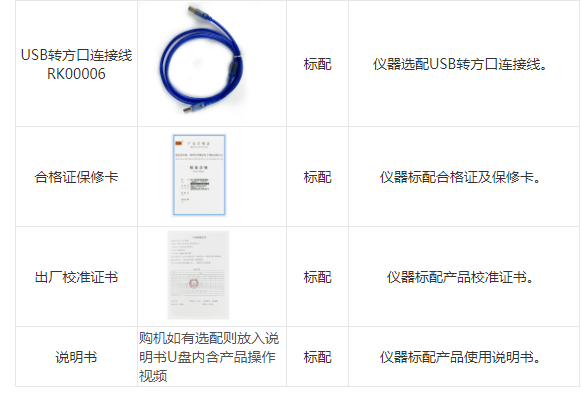

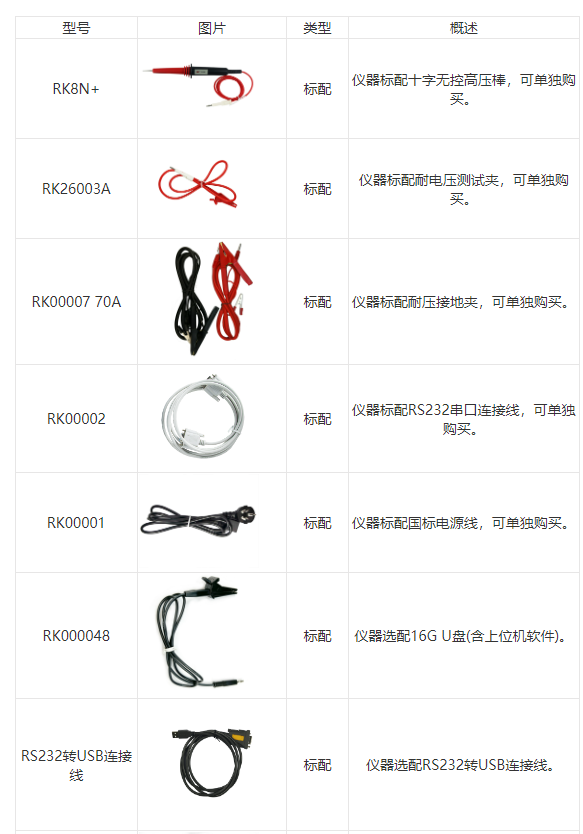

电源线RK00018、测试线RK26003A、测试线RK00048、 测试线RK00007、 高压棒8N+、RS232通讯电缆RK00002、RS232转USB线RK00003、 USB转方口连接线RK00006、线材接口转接驱动光碟、 U盘(说明书)、接线柱1套(红/黑色)、上位机 |
电源线RK00018、测试线RK26003A、测试线RK00048、高压棒8N+、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口连接线RK00006、线材接口转接驱动光碟、U盘(说明书)、上位机 |
|||
选配件 |
USB转RS485母串口线工业级、连接线1.5米长、RK00070串口选件LAN网口 |
