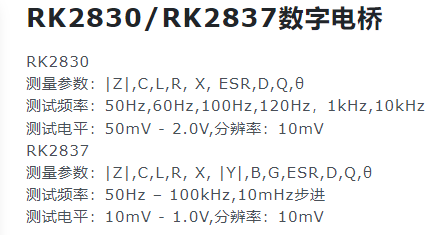

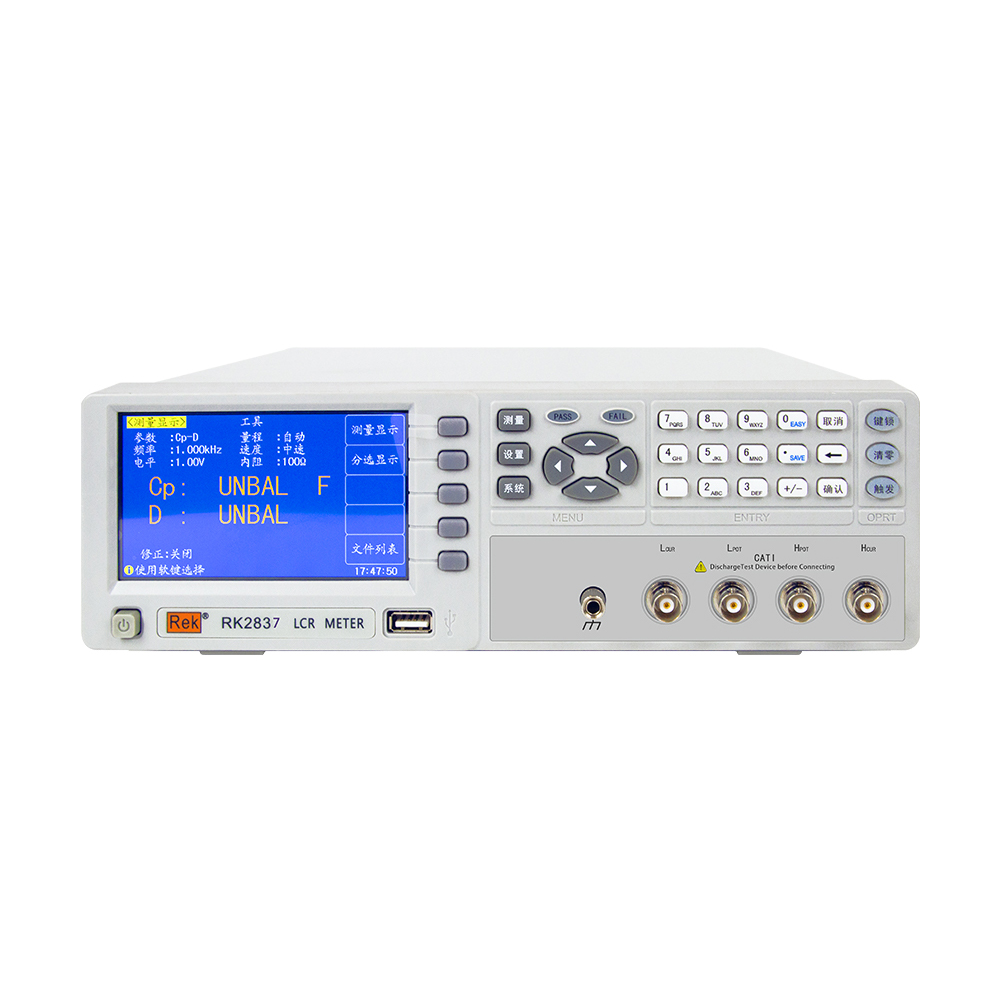

REK RK2830/RK2837数字电桥
型号 |
RK2830 |
RK2837 |
|
测量功能 |
测量参数 |
|Z|,C,L,R, X, ESR,D,Q,θ |
|Z|,C,L,R, X, |Y|,B,G,ESR,D,Q,θ |
基本精度 |
0.05% |
||
测试速度 |
快速: 50, 中速: 10, |
快速: 40, 中速: 10, |
|
慢速: 2.5 (次/秒) |
慢速: 2.5 (次/秒) |
||
等效电路 |
串联, 并联 |
||
量程方式 |
自动, 保持 |
||
触发方式 |
内部、手动、自动DUT、外部、总线 |
||
校正功能 |
开路/短路 |
||
显示器 |
480*272,4.3寸TFT彩屏 |
||
存储器 |
内部100组,外部U盘500组 |
||
测试信号 |
测试频率 |
50Hz,60Hz,100Hz, |
50Hz – 100kHz, |
120Hz,1kHz,10kHz |
10mHz步进 |
||
输出阻抗 |
30Ω, 50Ω, 100Ω |
||
测试电平 |
50mV – 2.0V, |
10mV – 1.0V, |
|
分辨率:10mV |
分辨率:10mV |
||
测量显示范围 |
Ls、Lp |
0.00001μH~99.9999kH |
|
Cs、Cp |
0.00001pF~99.9999mF |
||
R、Rs、Rp、X、Z |
0.00001Ω~99.9999MΩ |
||
G、Y、B |
————— |
0.00001μS~99.9999S |
|
ESR |
0.00001mΩ~99.9999kΩ |
||
D |
0.00001~99.9999 |
||
Q |
0.00001~99999.9 |
||
qr |
-3.14159~3.14159 |
||
qd |
-180.000°~180.000° |
||
D% |
-99.9999%~999.999% |
||
比较器和接口 |
比较器 |
5档分选,BIN1 – BIN3,NG,AUX, PASS/FAIL LED显示 |
|
接口 |
RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER(选配) |
RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER(标配) |
|
一般规格 |
工作温度、湿度 |
0°C-40°C, ≤90%RH |
|
电源要求 |
电压:99V – 242V |
||
频率:47.5Hz-63Hz |
|||
功耗 |
≤ 20 VA |
||
尺寸(W×H×D) |
350*280*100mm |
||
重量 |
约2.7 kg |
||
选配 |
RK00070串口选件LAN网口 |
